Hallo zusammen,

nachdem sich der Modellbahner ausführlich mit unserem Konzept beschäftigt hat und auch einen Baukasten nach "Norm" gekauft hat ist noch weiteres Material erforderlich, u.a. die Standbeine, Material für die Elektrik, Verbindungsmittel etc.

Auf dieser Seite findet ihr Hinweise welches Material zusätzlich erforderlich ist und wo man sich das Material beschaffen kann.

1. Holz

Baukasten & Endprofile aus 10 mm bzw. 13 mm Sperrholz (gelasert)

gibt es bei Harald Brosch alias Willi Winsen

Beim Selbstbau wird dringend empfohlen mindestens die gelaserten Endprofile zu verwenden.

2. Standbeine

Hier gibt es verschiedene Variationen aus Holz oder Alu, wobei die Variante aus Holz in jedem Baumarkt erhältlich ist und in der Summe preiswerter ist. Die Variante mit Alubeinen und passenden Einsteckhülsen ist allerdings beim Aufbau komfortabler, in der Anschaffung allerdings auch teurer. Hier kann sich jeder Modellbahner seine Variante selbst aussuchen.

Die Alubeine haben einen quadratischen Querschnitt von 25 mm x 25 mm und verfügen am Fußende über einen PVC Stopfen.

Für die Alu-Variante gibt es die passenden Einsteckhülsen in Stahl oder Holz bei verschiedenen Anbietern, die Alubeine gibt es im Baustoffhandel. Die Einsteckhülse wird im Modul bündig auf Höhe der Modulunterkante verschraubt, dann sind die folgenden Beinlängen (Angaben ohne Gewähr) erforderlich:

hohes Modul 20 cm => 10 cm Steckhülse => Alubein ca. 118 cm (Verstellbereich ca. 2 cm)

flaches Modul 10 cm => 6 cm Steckhülse => Alubein ca. 124 cm (Verstellbereich ca. 2 cm)

3. Verbindungsmittel

Schrauben, Scheiben, Flügelmuttern, Einschlagmuttern, Schraubfüße

Für die Modulverbindung nehmen wir M 10 oder auch M 8 Schrauben mit Scheiben und Flügelmuttern, für die Standbeine - die derzeit überwiegend aus Holz sind -  reichen M 6 Schrauben mit Scheiben und Flügelmutter. Für die verstellbaren Schraubfüße unter den Beinen nehmen wir M 10 / M 8 Einschlagmuttern und M 10 / M 8 Schraubfüße.

Für die Standbeine kann selbstverständlich auch die Variante mit Alubeinen und Steckhülse verwendet werden, dann werden allerdings auch keine Verbindungsschrauben gebraucht.

Die erforderlichen Schrauben sind von jedem Teilnehmer in ausreichender Menge vorzuhalten bzw. zu den Treffen mitzubringen.

4. Gleise

Zulässiges Gleismaterial

Als Gleissystem sind K-Gleis von Märklin oder vergleichbare Produkte (z.B. Peco Code 100 oder Tillig mit nachgerüsteten Pukos) zugelassen. Die maximal zulässige Profilhöhe ist Code 110, minimal Code 83.

Das zu verwendende Schienenprofil darf Radsätzen kein Auflaufen auf den Kleineisennachbildungen ermöglichen. Betriebsstellen sollen mit Weichenwinkeln von mindestens 14,5° aufgebaut werden, nach Möglichkeit auch „schlanker“.

Das neue C-Gleismaterial ist grundsätzlich zulässig und kann unter anderem im Bereich von Bahnhöfen & Schattenbahnhöfen zur Anwendung kommen. Auch hier sollten im sichtbaren bzw. durchgestalteten Bereich die schlanken C-Weichen zum Einsatz kommen.

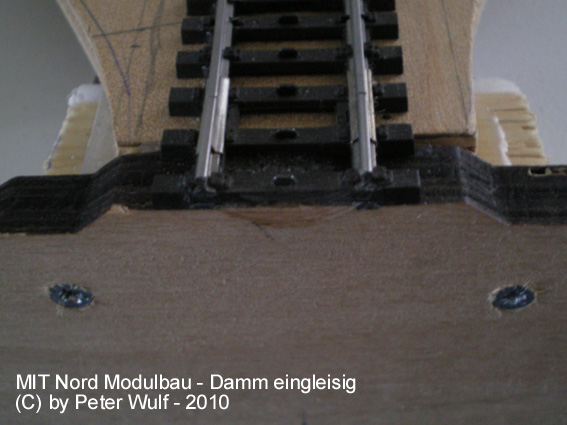

(Beispiel für einen Gleisübergang 1- gleisig)

5. Landschaftsmaterial

Hier verwenden wir Material verschiedener Hersteller, Anregungen gibt es auf der folgenden Seite.

Zum Aufbau des Ur-Geländes verwenden wir bevorzugt feinporigen Hartschaum (Depron, Sapron oder ähnliche Produkte) den man im Baumarkt z.B. als Wärmedammplatten in verschiedenen Stärken erhalten kann.

6. Digitalzubehör

Loco Net Y-Stecker als Verteiler

Gibt es im gut sortierten Elektronik Handel als RJ 12 (6/6)

Loco Net Kabel / Westernstecker

Gibt es ebenfalls im gut sortierten Elektronik Handel als RJ 12 (6/6) - konfektionierte Kabel von Uhlenbrock

Loco Net Box oder Halterungen für "Loco Net Y-Stecker"

Die Bezugsquelle für die Loco Net Box oder die Halterungen aus Holz für die Y-Stecker ist über uns zu erfahren

Schraubzwingen (zum befestigen der LN Box)

Die Bezugsquelle für die Schraubzwingen zur Befestigung der Box oder der Halterung erfahrt ihr ebenfalls über uns

Handregler (für das Loco Net)

Gibt es ebenfalls im gut sortierten Elektronik Handel  - z.B. von Uhlenbrock

Lok Decoder (Motorola / DCC / Multiprotokoll)

Gibt es ebenfalls im gut sortierten Elektronik Handel - von verschiedenen Anbietern

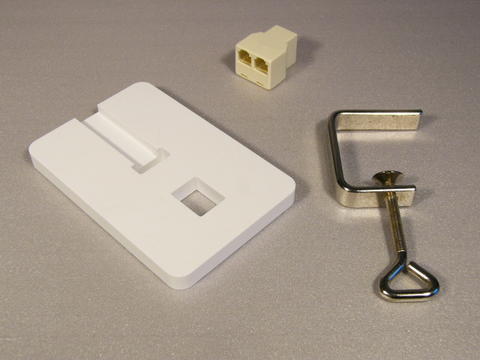

(Beispiel: Halterung als Frästeil für Stöpselstelle, Zwinge und Loco Net Y Stecker)

Die weiteren "Bausteine" zum Digitalsystem wie Intellibox, Booster etc. sind vorhanden und werden bei den Treffen zur Verfügung gestellt. Die Handregler sind von den Teilnehmern mitzubringen.

Weitere Informationen zum Digitalsystem

7. Elektrik

Für den Fahrstrom nutzen wir seit 2014 statt der Lüsterklemmen-Steckverbindung nunmehr die genormten 4 mm Laborstecker / Büschelstecker in rot und braun / alternativ geht statt braun auch schwarz.

Hinweis: Da die von uns bisher eingesetzten Lüsterklemmen Steckverbindungen leider nicht genormt waren und auch andere zugekaufte Steckverbindungen immer wieder unterschiedlich waren, ist die Steckverbindung ab sofort nur noch mit 4 mm Laborstecker / Büschelstecker auszuführen.

Die genormten 4 mm Stecker / Buchsen können über den Elektronikhandel bezogen werden.

Kabel (Fahrstrom und Gleisanschluss)

für den durchlaufenden Fahrstrom verwenden wird dicke Kabel (1,5 mm 2) in rot und braun

für die Gleisanschlüsse verwenden wir dünne Litze (0,14 besser 0,5 mm 2) in rot und braun

Die Kabel gibt es ebenfalls im gut sortierten Elektronik Handel

8. Weichenantriebe

die Art der Antriebe ist nicht vorgeschrieben - sie können sowohl mechanisch als auch elektrisch sein, auch Handschaltung ist erlaubt

die elektrischen Antriebe gibt es z.B. von FULGUREX (vorbildgerecht langsamer Stellvorgang)

die mechanischen Antriebe gibt es z.B. von OUTBUS (Gestänge mit Knopf zum ziehen / drücken)

die Handschalthebel von MÄRKLIN sind ebenfalls erlaubt (durch umlegen des Hebels erfolgt der Stellvorgang)


Hier noch ein Link zu den "Outbus Werken":

http://www.outbus.de

Hier bekommt man die mechanischen Weichenantriebe.


Ein weiterer Link mit Zubehör für die Modelleisenbahn auf der folgenden Seite:

www.mhellm.de

Hier bekommt man z.B. auch die Loco Net Boxen und weitere schöne Sachen.



Noch Fragen, Anregungen, Wünsche ?

Dann schreibt an die bekannte E-Mailadresse......
